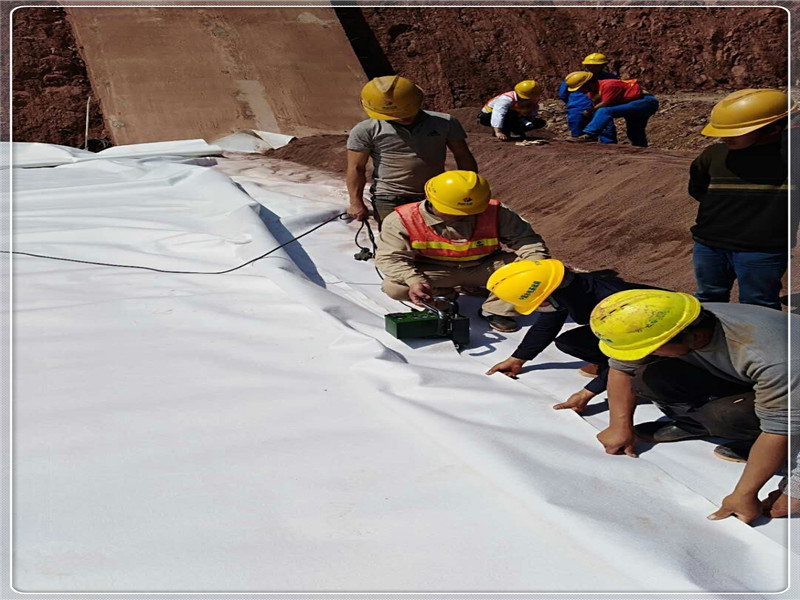

一種新型的土工膜增穩設計方法，將其成功應用于老撾南歐江六級土工膜防滲堆石壩。該壩為目前世界上軟巖填筑比例極大的高土工膜防滲堆石壩，上游壩面坡比1∶1.6，墊層施工借鑒混凝土面板壩擠壓式邊墻固坡技術。在擠壓邊墻上間隔6m埋設寬42cm、長165cm由PVC和無紡土工布組成的錨固帶，錨固帶與擠壓邊墻逐層施工埋設。待整個壩面施工完后鋪設土工膜，并將土工膜與錨固帶焊接在一起，很好地起到了土工膜壩面增穩作用。
防滲土工膜可用于任何類型的土石壩，尤其在堆石壩、砂卵石壩和石渣壩中尤能體現其優越的防滲效果。

由于這幾類壩的筑壩材料強度參數較一般土石料大，因此壩坡可設計較陡，以節省壩體工程量。而土工膜和下墊層的種類較多，其間的摩擦系數相差較大，常見的PVC光膜與細砂的摩擦系數為0.22～0.34。

在此情況下，土工膜可能難以在砂墊層上維持穩定，為此一些設計人員考慮采用放緩壩坡的方法。事實上，如果壩坡自身無穩定問題，則可采取膠粘劑等措施增加土工膜與壩面墊層之間的黏結力即可。不同坡比的壩坡可選擇不同的固坡層和膠粘劑?？砂慈缦路椒ㄟM行設計施工: 先用碎石將上游壩坡找平，再用振動碾將壩坡碾壓密實，然后澆筑6cm厚無砂混凝土; 在鋪設復合土工膜之前，刷乳化瀝青或熱瀝青，鋪膜后用輥筒輥壓或砂袋壓實，使之牢固粘合。

鋪設熱瀝青時溫度不宜超過130℃，以免土工織物燙壞變形。涂刷瀝青時一般是沿壩坡方向成條涂刷(瀝青條寬度可由土工膜的抗滑穩定性反算得到) ，以便膜后滲入的雨水或滲漏水沿瀝青條帶間排出。

除上述增穩方法外，亦可將土工膜按一定高程彎曲埋設于上游壩體內，但這種方法與壩坡施工互相干擾。也可采用增設壩面格柵梁或馬道加固槽的方法增加土工膜抗滑穩定性。復合土工膜與膜上保護層亦有穩定問題。如采用預制混凝土板，同樣可用乳化瀝青或熱瀝青將預制混凝土板粘結在復合土工膜上。如采用現澆混凝土板護坡，因其水泥砂漿會滲入復合土工膜的土工織物中，黏結力達200～250kN/m2，能牢固粘結。另外，在復合土工膜上噴混凝土也是種可考慮的護坡方案。混凝土噴射厚度高壩宜取20cm，低壩可取10cm，同時需做好保護層分縫排水設計。

轉載請注明出處：http://www.73team.cn
